雄安造容东片区（A、F社区）综合管网机电工程（一期）基于BIM技术的综合应用，是雄安新区重点项目，是着力打造雄安城市数字化建设的重要基础设施，由泛华集团与项目工程总承包单位中铁一局集团建筑安装工程共同完成。

雄安容东片区是雄安新区先期启动建设的片区之一，位于容城县城以东、启动区和现状荣乌高速以北、津保铁路以南、张市村以西，规划用地面积12.7km2。新区棚户区改造容东片区安居工程（A、F社区）配套综合管网工程（一期）机电工程施工总承包1标段单条3.5公里四舱品行总长14公里，主要实施建设的是容东片区内A、F社区配套综合管网工程（一期）机电工程，E4综合管廊2.24Km，N3管廊1.24km，A1、A2段为四舱断面，分别为电力舱、综合舱能源舱和燃气舱，管廊断面内整体尺寸为13.0m×4.4m，其中：电力舱尺寸：3.6m×2.8m；综合舱：3.6m×3.3m；能源舱：3.6m×3.6m；燃气舱：3.6m×2.2m。E4管廊B段为四舱断面，分别为电力舱、综合舱能源舱和燃气舱，管廊断面内整体尺寸为15.9.0m×4.4m，其中：电力舱尺寸：3.6m×2.8m；综合舱：3.6m×3.95m；能源舱：3.6m×4.65m；燃气舱：3.6m×2.1m。

一、BIM应用情况及创新方面

BIM实施方案。泛华集团作为该项目的BIM团队前期参与项目策划，辅助施工方案编制，同时编制BIM实施策划，提出对安全、质量、进度与成本管理的BIM解决方案，为开工后BIM实施奠定基础。

施工VI场布。对场地布置规划，检验施工场地材料堆放、加工场地、交通组织、垂直运输、设备吊装等进行施工场地动态布置，优化场地布置。临建设施按照企业BIM族库进行前期策划，将企业中的信息与认识个性化、有序化结合起来，有突出企业的视觉形象，给社会大众留下强烈的印象。

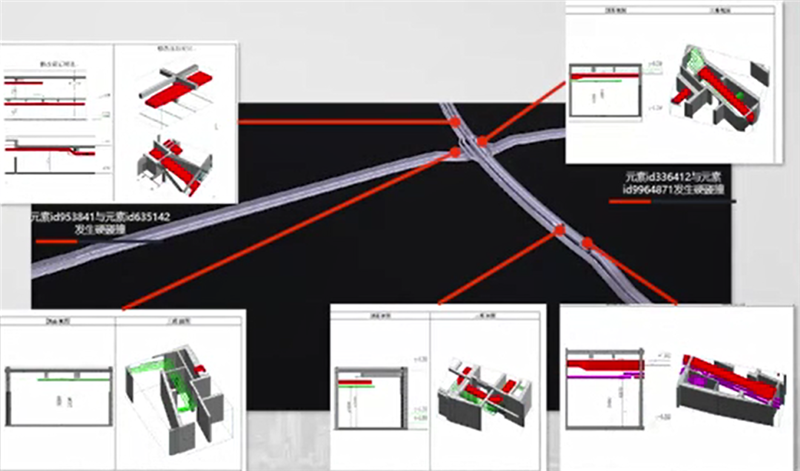

机电模型深化。按照三层深化两级调整的原则对机电模型进行深化，有效减少后期施工机电冲突。对优化后的管综模型进行出图，以三维大样与二维图纸传递优化理念，管线关系简洁明了，减少了后期的返工与拆改。

辅助图纸会审。BIM团队联合设计、业主与监理开展基于BIM的图纸会审，有效减少交流壁垒，直达要点，加速BIM图审进程。

辅助方案变更。利用BIM可视化的优势将复杂部位简单化、透明化，提前对复杂节点进行模拟，综合分析与比选，有利于方案的专项性、合理性。

辅助技术交底。对复杂施工方案、施工工艺进行可视化模拟，对施工班组进行可视化交底，避免因二维图纸理解错误造成的施工返工及材料浪费。

二、智慧建造应用方面

智慧云管理平台。项目搭建BIM云管理平台，对安全、进度、质量统筹管理，在云管理平台上建立参建方的成员字典，形成责任体系，将发生的质量问题上传云端，以三维图钉的形式汇总在质量管理平台中，责任到人、按时整改的质量云管理。

移动端可视化管理。BIM团队将全专业模型集成后进行轻量化处理，上传到移动端平台，技术管理人员可以在手机端实时漫游查看模型，同时可以调取构件的信息，有效加强现场施工准确度的管控。

BIM+VR。通过VR体验设备，建筑做法样板、机电样板及质量样板学习，在项目各舱中进行漫游，对竣工后的效果进行沉浸式体验。

智能安全管理系统。模拟火灾现场逃生路径，为使用者在火灾发生时提供最安全快速的逃生路径。

施工现场布置环境监测设施。对施工现场及周边的环境信息进行采集，上传数据，随时生成统计曲线及统计报表，直观体现施工现场环境的实时信息、历史信息及区间变化趋势信息，并通过网络与监管平台进行对接。

人才培养。项目制定详细的培训计划、完整的BIM知识框架培训体系，开展关于BIM证书与技能的专项培训，通过项目内培人才为公司储备新技术的新鲜血液。

泛华数字科技有限公司完成此次基于BIM技术的综合应用，通过发现图纸及设计问题并解决、预留预埋、管线综合、施工指导等为项目带来了直接效益、工期效益、协调管理效益，得到了多方认可，荣获第三届“共创杯”智能建造技术创新大赛二等奖。

泛华集团以完善的BIM实施体系制度、标准化的实施流程以及完备的体系架构，在各个项目中得到广泛的应用，提升项目的价值，将进一步以技术创新、技术集成，开创智慧建造新局面，打造数字化建造新模式，树立企业形象。
