近日，北京市发改委对外发布消息称，截至6月29日，北京市100个重大项目已实现全部开工，总投资达839亿元，形成全市上下抓项目、抓新开的态势，充分发挥重大项目对稳投资、稳增长、稳预期的关键支撑作用。

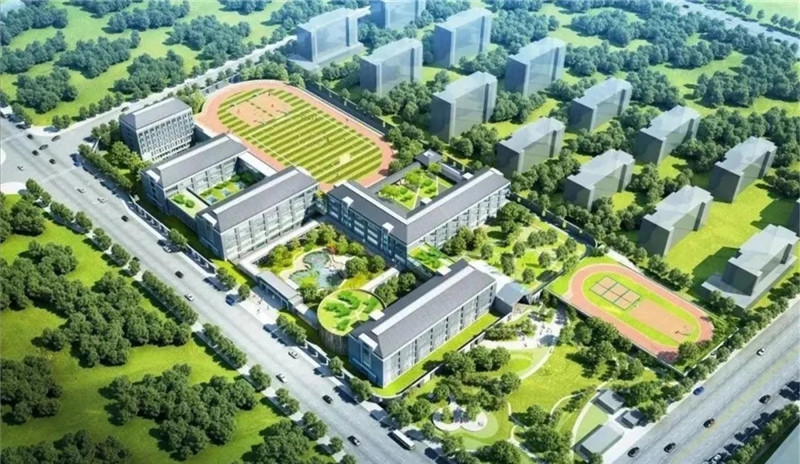

由泛华集团负责勘察设计的北京市十一学校石景山学校新建工程，目前也已正式开工，预计2023年投入使用。该项目是2021年北京市重点工程，为石景山区重点民生项目，也是今年二季度集中开工的100个市区重大项目之一。
“北京十一学校石景山实验中学项目测绘工程”工程地点位于石景山古城西路北辛安地区，项目面积约85000平方米。拟建规模约6.5万平方米，其中地上建筑约3.1万平方米，地下建筑面积约3.4万平方米。建成后贯彻落实石景山区区委、区政府战略部署和“八个高端体系”建设目标任务，提升石景山区教育品质和影响力，使得石景山区优质中学教育资源进一步扩大。
本项目在勘察测绘时新采用基于CASS系统扩展的地下管线地下管线数据处理系统，针对本测区主要管线产生的难点采用电信管线、电力管线、燃气管线、热力管线等方法解决了技术难题，最终提交的成果数据得到了设计及甲方的高度认可，是提高施工质量、创建生态校园，打造安全、和谐、生态的育人环境的重要支撑。
在技术特色，主要技术成果指标水平方面：
由于地下管线的不可见性，管线调查成果图平面图仅仅显示各管线的平面位置，在管线成果表里才能体现管线检查点及管线节点的走向及埋深。所以管线资料纯在很多难以发现的问题如：埋深错误、不同交叉管线埋深冲突、管线流向错误等常见问题。本项目新采用基于CASS系统扩展的地下管线地下管线数据处理系统，传统的管线竣工资料和探测结果大多是二维矢量线数据，本系统可对二维的平面坐标、埋深、管径 等成果数据（包括管线 CAD 图、实测数据、二维 GIS）以标准格式导入，自动生成管网空间拓扑关系图、关联属性数据库，并且可在软件内直接自动绘制成图，大大方便了技术人员的日 常规划设计和维护设计业务工作。系统支持在管线成果图中任意编辑管线模型（添加、移动、废弃），支持管线模型节点坐标的自由移 动，能够同步实现对管线属性数据（类型、覆土深度、埋深、管径、材质等数据）的维护，使得管网数据 更新工作变的更加快捷方便，同时也大幅降低了技术人员的工作强度。系统还具备对指定区域内满足管线长度范围内的管线个数、总长度自动做出准确统计，并可将所统计出的结果直接生成Excel格式文件。
提交成果图查明了地下管线的平面位置、高程、埋深、走向（流向）、规格、材质、管线性质、权属单位、埋设时间、埋设方式、保护材料以及管线附属构筑物信息，并在已有控制的基础上加密图根点并测量地下管线的平面坐标及高程。成果数据得到了设计及甲方的认可，且满足 CJJ/T 8-2011 《城市测量规范》、DB11/T 316-2005《北京市地下管线探测技术规程》、GB/T 24356-2009《测绘成果质量检查与验收》等规范要求。
在解决技术难题，工程问题的成效与深度方面：
由于地下管线的不可见性，针对本测区主要管线产生的难点采取以下方法：
（1）电信管线
电信管线包含了电信、联通、网通、移动、铁通及军用等权属单位管线，其埋设方式一般分为直埋、管埋和沟埋。电信管线的仪器传输信号一般都比较好，由于其直径都比较小，因此，探查方法主要是夹钳法。夹钳法是利用管线探测仪器的夹钳设备，直接夹在电信管线上，夹钳设备本身产生较强的环形磁场，使被夹住的电信管线产生较强的感应电流，从而产生二次感应场。
（2）电力管线
电力电缆有50~60Hz的交流电，用工频法探查较直接，夹钳法、感应法也是探查电缆的重要技术手段。使用夹钳法探查高压电缆时，若电缆中载有较强的电流，夹钳内会生产较强的感应电流，在操作时不要碰触夹钳的接头处。工频法不需要建立人工场源，方法简便，成本低，工作效率高，但分辨率不高，定深精度较低，用于电缆探查的初探，在地下管线盲探中非常实用。夹钳法的使用同电信管线中的夹钳法使用方法一样。电力管线使用夹钳法信号相对比较好，探查精度比较高，一般情况下，完全满足《城市地下管线探测技术规程》规定的精度，是电力管线探查的主要方法。
（3）燃气管线
燃气管道带有危险气体，禁止使用直接法探查。燃气管线管径一般情况都不大，其材质分为金属和非金属两种。对于金属材质的燃气管线，我们一般用磁偶极感应法探查，管径较细的、有出露端的管线，我们还可采用夹钳法探查，其探查方法同上面所述。对于非金属材质的燃气管线，利用地质雷达来解决。
（4）热力管线
热力管线材质一般都为钢管，仪器探查信号比较好，且多为双管并行， 一般宜采用、直接法、感应法进行探查。使用感应法探查时，平面定位多采用旁侧感应法、压线法，定深采用70%法半测深，具体操作见“相邻平行管线的探测方法”。
引进北京市十一学校，建设北京市十一学校石景山学校是为贯彻落实石景山区区委、区政府战略部署和“八个高端体系”建设目标任务、提升石景山区教育品质和影响力的重要举措。项目建成后，一是将更好满足周边居民就学需求，力争在京西地区老百姓家门口建成一所“精品化、特色化、多元化、国际化、现代化”的品牌学校，带动提升全区中学教育品质和影响力。二是将更好支撑区域发展。学校建成后，除了满足北辛安棚户区就学需求，进一步提升各园区公共服务水平，有力吸引更多人才前来集聚发展。
泛华集团也将持续以专精特新的工匠精神，用新技术、新理念、新思维，提高新方法，不断为城市客户创造价值，共生、共享、共赢，为首都建设国际一流的和谐宜居之都贡献泛华力量。
